盖世汽车讯 据外媒报道，Diodes公司（Diodes Incorporated）宣布推出符合汽车级标准的高效60V升压控制器AL3069Q，适用于背光应用。该器件包含四个80V高精度电流吸收通道，可满足更大尺寸LED显示面板的需求，并具备全面的诊断功能，确保系统安全性和可靠性。应用领域包括信息娱乐面板、仪表盘和抬头显示器。

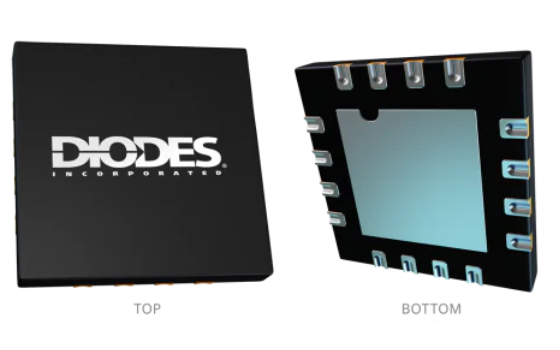

图片来源： Diodes公司

AL3069Q内置自适应升压电压控制功能，可在4.5V至60V的宽输入电压范围内工作。该范围涵盖常见的汽车电源轨（12V、24V和48V），为系统设计提供了更大的灵活性。其升压工作开关频率可在100kHz至1MHz范围内调节，以满足各种应用对高效或紧凑型PCB布局的需求。

四个集成的80V LED电流吸收通道可通过外部电阻进行设置，通道与器件之间的电流匹配度为±0.5%（典型值），确保显示均匀性和亮度一致。每串LED可提供250mA的电流，脉冲电流最高可达400mA，支持更长的LED串以实现更高的输出功率。该器件具备多种功能，适用于尺寸各异的大型LED面板，最大对角线可达32英寸。AL3069Q支持PWM到模拟调光，在100Hz频率下可实现1/5000的最小占空比，从而提高亮度控制精度并减少LED色偏。

该器件专为汽车应用而设计，充分考虑了系统的稳健性，并集成了全面的故障诊断和强大的保护功能。这些功能包括逐周期电流限制、软启动、欠压锁定（UVLO）、可编程过压保护（OVP）、过温保护（OTP）、LED开路/短路保护、肖特基二极管短路/开路保护、电感短路保护以及VOUT短路保护。此外，该器件还配备了一个专用的故障指示引脚（FAULTB），用于报告故障情况。

AL3069Q采用TSSOP-16EP（DX型）和U-QFN4040-16/SWP（UXB型）封装，引脚数少、尺寸紧凑，是一款经济高效的解决方案。
