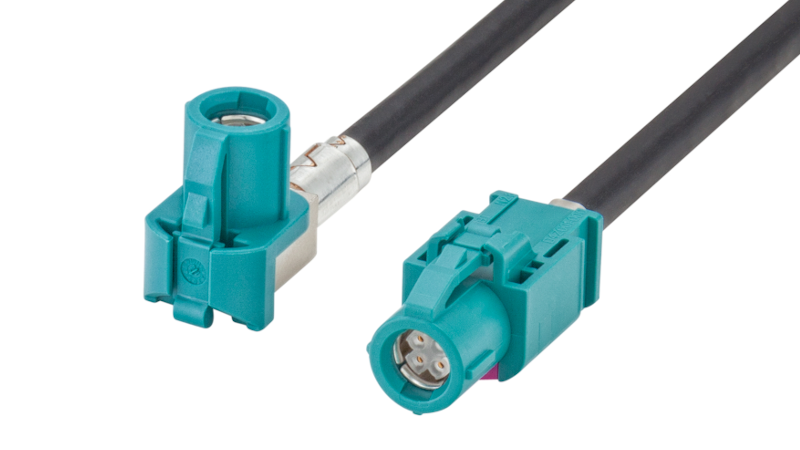

HSD高速数据连接器
简介

HSD连接系统(High Speed Data)是一种高性能数据连接系统,属于全屏蔽型互连系统。可防止串扰和外部来源的干扰,特性阻抗是100Ω。最早由Rosenberger在2007年推出,引领了当时车载数字信号传输的新趋势。
HSD为汽车行业开发界面提供了两对差分信号对,因此不仅可以依据低压差分信号(LVDS)发送数据,广泛应用于汽车信息娱乐模块、摄像头、抬头显示等,还可以用于USB 2.0 / 3.0、以太网(10Base-T1s ,100BASE-TX,100BASE-T1,1000BASE-T1 ,BroadR-Reach)规范,具有很高的屏蔽效率。
防水件防水等级:IPX6K/IPX9K
适配线缆:适配星型四绞线或屏蔽双绞线

分类

HSD具有多种的集成类型——单腔/双腔、直/弯式、防水/非防水以及其他一些特殊+2, +4, +8(按需求)的带电源PIN连接器,单独增加的电源PIN可用于较大电流供电。

技术发展

随着汽车以太网的推出,HSD的衍生产品HSDt和HSDe也是一种兼容性解决方案。
HSDt是一种2PIN单通道屏蔽连接系统,适配屏蔽双绞线(STP),
支持10Base-T1s ,100BASE-T1,1000BASE-T1。
HSDe是一种4PIN单通道非屏蔽连接系统,适配非屏蔽星型四绞线(USP),
支持10Base-T1s ,100BASE-T1。
