H-MTD连接器
简介

H-MTD连接器,全称High Speed-Modular Twisted-pair Data,由Rosenberger于2017年推出,针对车载差分信号链路传输,为360°屏蔽系统。H-MTD支持多种应用,包括但不限于4K或更高清的摄像头系统,ADAS辅助驾驶系统,自动驾驶,高分辨率显示器,后座娱乐系统。
H-MTD支持多种协议:
1.针对使用不同的线缆类型,能够支持10Base-T1s、100Base-T1、1000Base-T1以及Multi-Gig车载以太网;
2.支持GMSL、FPD link、APIX以及PCIe等协议。
屏蔽性能:
H-MTD采用360°屏蔽系统,连接器端子外围均有金属外导体环绕,相较市场上大多其他两点屏蔽的产品,H-MTD屏蔽衰减指标优秀,在试验场景下验证,屏蔽效果至少是其他两点屏蔽连接器的1000倍。
防水连接器防水等级:IPX7M/IPX9
适配线缆:非屏蔽双绞线(UTP),屏蔽双绞线(STP),屏蔽平行线缆(SPP)。

分类

具有丰富的集成类型:

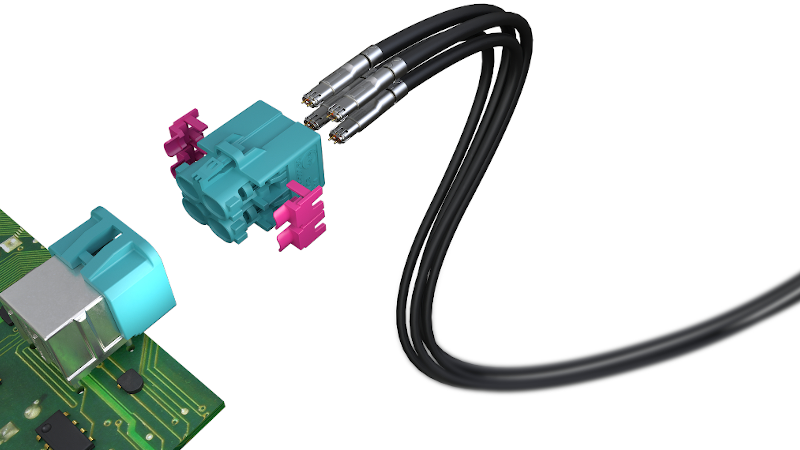

单腔,双腔,四腔以及六腔,其中单腔和四腔产品已被众多客户选择为其产品标准连接界面。线端塑壳有CPA可选。

技术发展

H-MTD连接器的设计起源于车载以太网的需求,这款连接器在开发过程中逐渐适配于所有车载差分协议的应用。理论上最高可支持20GHz(连接器)的信号传输(依据不同协议,理论28Gbps传输速率)。
H-MTD现已成为世界范围内车载差分应用的连接器标准界面,被诸多主机厂认可,包括但不限于大众集团,上汽集团,BMW,STELLANTIS,日产雷诺,北汽新能源。
