一体螺母板冲压模具
简介

当前汽车用螺母板的最常用的制造方式是将螺母 通过铆接 或焊接 方式连接在母板 上,以实现螺母板能够和汽车其它零件相固定连接。
螺母板要求母板和螺母连接处的螺纹扭矩、抗拉脱力在达到正常运动情况不致松脱并保持连接部不致断裂,但铆接和焊接都有可能导致虚铆和虚焊,生产中需增加激光检测等仪器来检测连接的可靠性。但扭矩和抗拉脱力基本上是破坏性实验,无法一一去测试。且在机车运动过程中,螺母和母板连接处受高频率振动,亦会导致螺母松脱失效,以致会导致安全隐患发生。

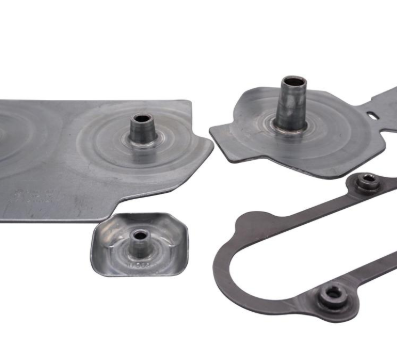

后来,有人发明了螺母和母板成一体结构的螺母板,这种螺母板的制作方法是直接在母板上冲压出环状翻边,并在环状翻边内径上攻出螺纹以形成螺母。

功能原理

一体螺母板的冲压模具 包括上模与下模,上模与下模之间由进料方向依次包括 下料,冲孔,修边和切断。
其中,所述的下料与冲孔之间还包括有螺孔, 螺孔工位包括打台,去毛刺, 贯穿, 翻孔和整形;由进料方向依次设置, 打台与翻孔 设于上模, 去毛刺 ,贯穿 与整形 设于下模 。
本实用新型采用连续,自动化作业的一体化冲压模具,配合夹具的自动传输作业,中途没有对料块的拆装作业,因此不仅加工效率大幅提高,而且加工精度也大幅提高.

分类

冲压模具
